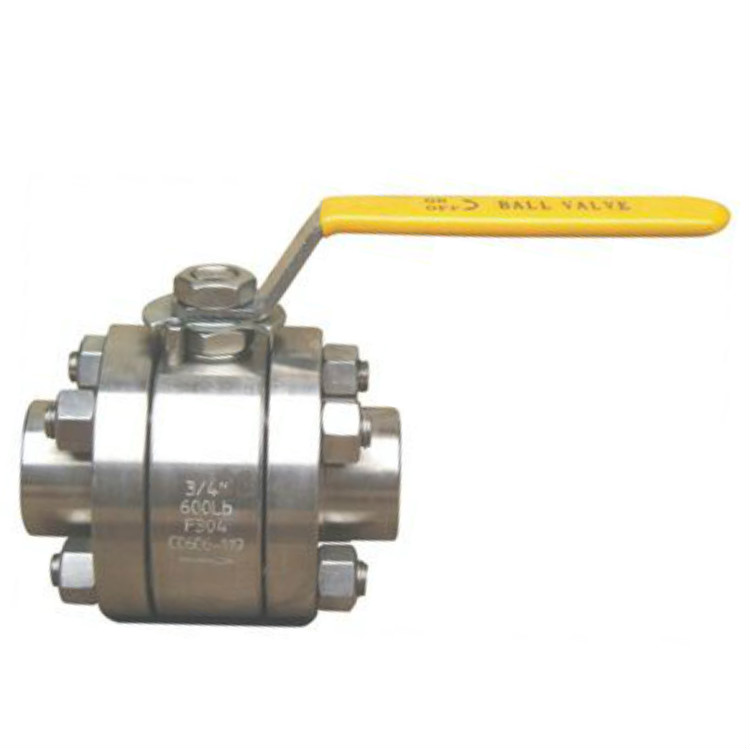

Q61N/PEEK高压焊接球阀
- 电 话：13909602150
- 邮 箱：ahytfmkj@163.com
产品描述
一、Q61N高压球阀产品特征：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
二、Q61N高压球阀PN16MPa主要连接尺寸及重量：
型号 | 公称压力 | 尺寸（mm) | |||||
L | L1 | D | D1 | H | L0 | ||
Q61F/N-160 Q661F/N-160 | 10 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
三、Q61N高压球阀PN32MPa主要连接尺寸及重量：
型号 | 公称压力 | 气动装置 | 尺寸（mm) | |||||
L | L1 | D | D1 | H | L0 | |||
Q61F/N-160 Q661F/N-320 | 10 | QD60 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | QD100 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | QD100 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | QD100 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | QD150 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | QD150 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | QD150 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | ||
80 | 380 | 160 | 270 | 105 | 200 | 600 | ||
100 | 430 | 188 | 320 | 118 | 245 | 800 | ||
四、Q61N高压球阀主要低件材料：
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | Q61N-160/320C Q661N-160/320C | A105、45 | 1C18Ni9Ti12Mo9Ti | 铸铁WCB | 聚四氟乙烯PTFE 增强聚四氟乙烯VUILUK PTFE 对位聚苯PPL | 聚四氟乙烯PTFE 对位聚苯PPL |
硝酸类 | Q61N-160/320P Q661N-160/320P | 304/1C18Ni9Ti | 304/1C18Ni9Ti | |||
醋酸类 | Q61N-160/320R Q661N-160/320R | 316/1C18Ni9Ti12Mo2Ti | 316/1C18Ni9Ti12Mo2Ti |
五、Q61N高压球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
